부품리뷰 - 2채널 릴레이

아두이노는 5V, 혹은 0V의 신호를 준다. 만일 12V나 220V 를 연결하거나 끊고 싶으면 어떻게 할까?



릴레이 안에는 작은 전자석이 들어있어서, 5V (혹은 3.3V)를 주면 스위치를 끌어당겨서 붙이거나 뗀다. 보통 전기가 흐르지 않는 기본상태일때 스위치가 열려있는 - 전기가 흐르지 않는 - Normal Open 접점과, 기본상태일때 스위치가 닫혀있는 Normal Close 점점을 한 세트로 구성한다.



	NO 접점	NC 접점
릴레이에 전기 신호를 준다.	OPEN - 전기는 흐르지 않는다.	CLOSE - 전기가 흐른다.
릴레이에 전기 신호를 준다.	CLOSE - 전기가 흐른다.	OPEN - 전기는 흐르지 않는다.



접점에는 220V를 줄 수도 있으나 집에 불이나는걸 보고 싶지 않으면 웬만하면 자제하도록 하자.

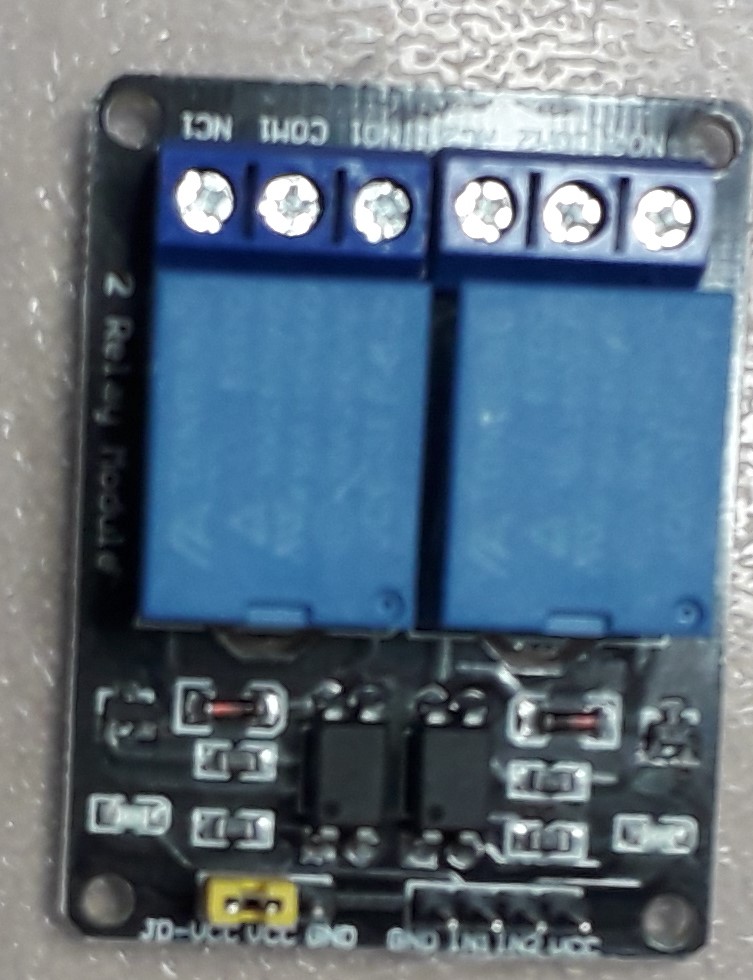

사진 너무 흔들렸는데 귀찮으니까 다시 찍지는 않도록 하자.
사진의 위쪽에는 좌측부터 NC1 COM NO1, NC2 COM NO2 가 있다. NC,NO는 위에서 설명했고 COM은 common 공통이라는 뜻이다. 간단하게 말해서 전기신호를 안 주면 COM-NC가 붙어 있고, 전기신호를 주면 COM-NO가 붙는다.



하단에는 왼쪽에 노란색 점퍼가 있는데 잘 모르겠고 오른쪽은 GND IN1 IN2 VCC가 있다.



RPI의 GND를 릴레이 보드의 GND로

RPI의 5V를 릴레이 보드의 VCC(콜렉터. vcc콜렉터 vee이미터 vdd 드레인 vss소스)와 연결한다.

그럼 릴레이 보드의 IN1은 어디에 연결할까





예상과 다르게 GND에 연결해야 동작한다. 이거 좀 이상한데 -_- 아마 왼쪽에 있는  노란색 점퍼가 이것을 설정하는 것 같은 느낌적인 느낌인데 테스트 해보지는 않기로 한다. PLC에도 NPN식 결선과 PNP식 결선이 있다는데 하나는 일본식이고 하나는 유럽식이다. 지금은 다 까먹었고 기억을 떠올리는 것은 너무 고통스러운 일이다.



BLINK 배선을 빼고 릴레이와 연결했다. 아마 LED ON일때는 릴레이 normal상태일 것이다.
